Как читать чертёж гаража: размеры, отметки и узлы

Для оценки парковки нужны внутренние размеры после отделки, для размещения на участке — наружный контур. Один план без разрезов не показывает высоту и препятствия под потолком.

Как проверить назначение листа и версию проекта

Посмотрите, что именно перед вами: эскиз, архитектурный план, конструктивная схема или монтажный чертёж отдельного изделия. Они отвечают на разные вопросы. Эскиз помогает обсудить форму, а монтажная схема ворот показывает условия установки конкретной системы.

Найдите обозначение документа, номер листа, дату и сведения об изменениях. Если проект передавали несколько раз, убедитесь, что в папке нет старых и новых листов одновременно. Файл с более поздним временем сохранения не обязательно содержит утверждённое решение.

Полезно составить короткую ведомость: какие разделы получены и чего не хватает. Для гаража отдельно проверяют сведения об основании, несущих конструкциях, стенах, кровле, проёмах и сетях. Это не универсальный нормативный состав, а практический способ не потерять часть задачи.

Чем отличаются план, фасад и разрез

План помогает понять расположение стен, опор, дверей и оборудования сверху. Фасад показывает наружный вид. Разрез раскрывает высоты и то, что находится внутри: уровни пола, перекрытие, кровлю и элементы под потолком.

Ссылки на разрезы показывают, в каком месте здание условно рассечено и в каком направлении нужно смотреть. Если разрез проходит через другую часть гаража, его высоты нельзя автоматически переносить на интересующее место. Особенно это важно для скатной крыши и помещений с разными уровнями.

Например, на плане автомобиль помещается между стенами, но на разрезе видно, что над его багажником проходит направляющая ворот. Эти изображения нужно читать вместе, иначе удобство оценено только наполовину.

Как отличить осевые, наружные и внутренние размеры

Размер может относиться к осям, наружным поверхностям или свободному пространству между препятствиями. Число без понимания начальной и конечной точки легко прочитать неверно. Проследите выносные линии и найдите элементы, к которым они относятся.

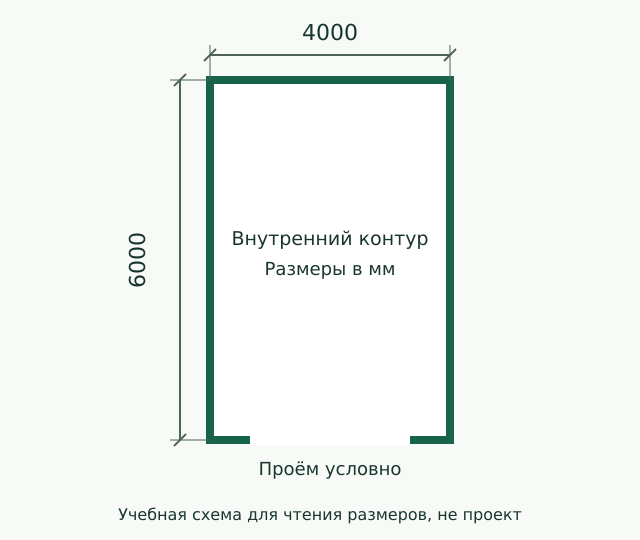

Для парковки важны внутренние размеры после отделки. Для размещения на участке — наружный контур. Для ворот — размеры строительного проёма и свободного прохода после монтажа, которые могут различаться. На технической схеме конкретных ворот используются собственные буквенные обозначения; их расшифровывают по легенде изготовителя.

Не измеряйте нужную величину линейкой по экрану, если на чертеже есть размерное число. Масштаб мог измениться при печати или вставке в документ. Если размер не указан и необходим для работы, запросите уточнение вместо восстановления по приблизительным пропорциям картинки.

Как читать высотные отметки

Сначала найдите, что принято за исходный уровень. Часто за условный ноль принимают определённую поверхность здания, но это нужно прочитать в конкретном комплекте. Затем сравнивают положения пола, площадки снаружи и других элементов относительно этой базы.

Не путайте отметку поверхности и расстояние до неё. Условный пример: если две поверхности имеют отметки +0,100 и +0,300 в одной системе и в метрах, перепад составляет 0,200 м. Это арифметика чтения чертежа, а не рекомендация по устройству порога.

Для въезда важно увидеть профиль снаружи и внутри. На горизонтальном плане не видно, как автомобиль проходит перелом уклона. Для чистой высоты учитывают нижние препятствия, а не только верх стены. Все единицы измерения проверяют по общим указаниям документа.

Как связать узлы со спецификацией

Ссылка на узел ведёт к увеличенному изображению соединения. Там могут быть показаны крепления, уплотнения, примыкания и порядок расположения слоёв. Не заменяйте узел внешне похожим решением из другого проекта: условия опирания и материалы могли отличаться.

Позиционные обозначения связывают изображение с перечнем элементов. Сверьте, что нужная позиция существует в спецификации и её название понятно. Если материал обозначен неоднозначно, уточнение нужно получить до выполнения работ, а не выбирать привычный вариант самостоятельно.

Проверьте стык разделов. Отверстие под вентиляцию должно быть согласовано с конструкцией стены или кровли; положение ворот — с каркасом; канал в полу — с основанием. Каждый отдельный лист может выглядеть убедительно, но их совместимость требует проверки.

Как передать замечания автору проекта

Замечание должно содержать лист, место и конкретный вопрос. Вместо «непонятные размеры» напишите: «На плане между стенами указано одно расстояние, а на разрезе через этот участок — другое; какое относится к готовым поверхностям?» Так исправление можно проверить.

1. Соберите один актуальный комплект и перечень листов.
2. Проверьте общую планировку и положение здания.
3. Сопоставьте планы с разрезами и фасадами.
4. Уточните базы размеров, единицы и высотные отметки.
5. Проследите ссылки на узлы и позиции элементов.
6. Передайте список несоответствий автору проекта и получите согласованные исправления.

Чтение чертежей помогает проверить проходы, размеры и согласованность разделов, но не заменяет расчёт конструкции. Все обнаруженные расхождения нужно закрыть согласованными исправлениями до выполнения соответствующих работ.
