Гараж с подъёмником: что предусмотреть в проекте

По монтажной документации определяют требования к основанию, креплениям и рабочей зоне, а на разрезе проверяют поднятую машину под воротами и потолочными системами. Универсальной высоты помещения или толщины плиты для всех подъёмников нет.

Для каких машин и операций нужен подъёмник

Подъёмник может быть нужен для осмотра снизу, ремонта, работы с колёсами или хранения автомобилей на разных уровнях. Эти задачи не равнозначны. Оборудование, удобное для одной операции, не обязательно подходит для другой.

Укажите модели машин, их массу, базу и особенности точек подхвата. Требования проверяют по руководствам автомобиля и подъёмного оборудования. Ориентироваться только на заявленную грузоподъёмность недостаточно: важны геометрия, распределение нагрузки и допустимые положения.

Для редкого бытового обслуживания не стоит копировать пост профессионального сервиса без понимания функций. Но и уменьшать рабочую зону до размеров самого механизма нельзя. Человек должен подходить к автомобилю и пользоваться инструментом в предусмотренных положениях.

Как различается место для стоечного и ножничного подъёмника

Это сравнение помогает сформулировать вопросы, но не заменяет документацию. Например, у четырёхстоечного LAUNCH TLT-440W предусмотрена платформенная компоновка; характеристики и оснащение приведены в карточке модели. Переносить её размеры или условия на другой подъёмник нельзя.

На плане покажите оборудование, автомобиль в рабочем положении и зоны движения механизмов. Проверьте их пересечения со шкафами, воротами и соседним парковочным местом.

Как проверить высоту с поднятым автомобилем

Чистая высота — это расстояние от готового пола до ближайшего элемента над рабочей зоной. Им может оказаться балка, направляющая ворот, светильник или воздуховод. Высота стены по фасаду не сообщает эту величину.

На разрезе совместите высоту подъёма с габаритом автомобиля. Учтите багажник на крыше и открываемые элементы, если такие действия допустимы руководством. Запас определяют по конкретной конфигурации; нельзя просто прибавить рост человека к высоте машины и считать расчёт законченным.

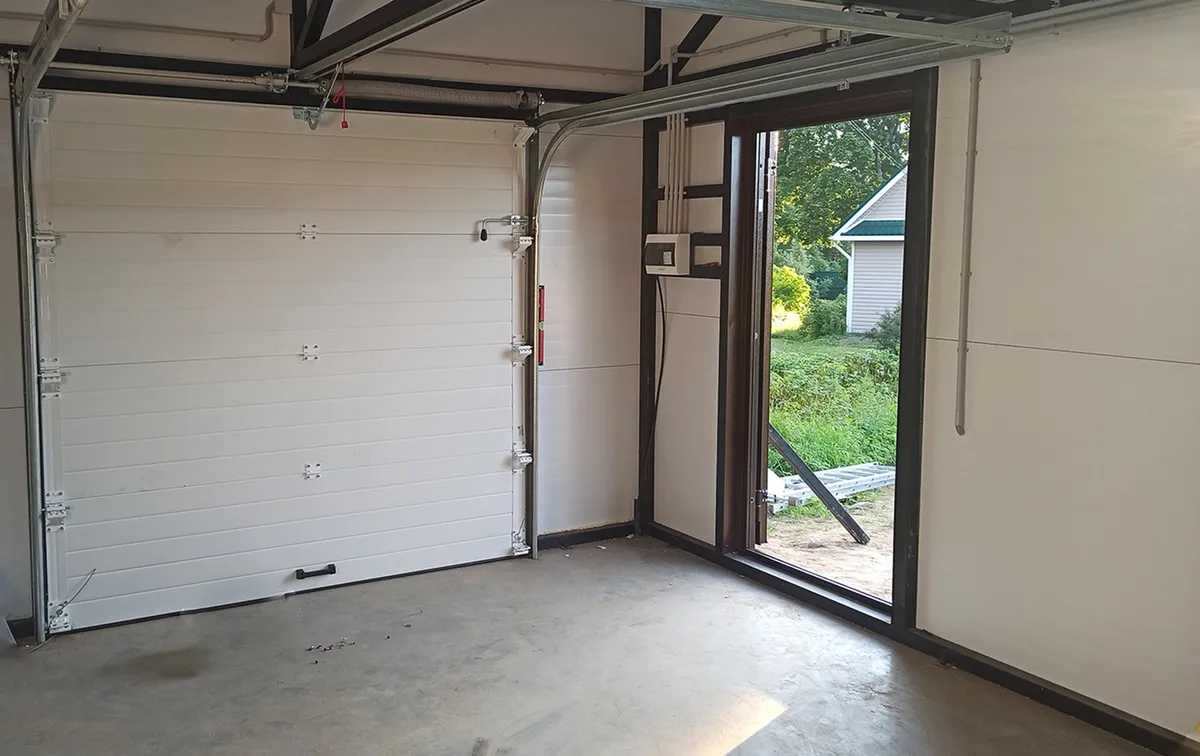

Секционные ворота проверяют и в открытом положении. Их полотно может находиться над подъёмником именно тогда, когда нужно работать. Иногда помогает другая схема монтажа ворот, но возможность такого решения согласуют заранее, вместе с несущими элементами.

Какие данные нужны для основания и анкеров

Изготовитель подъёмника задаёт требования к монтажу, основанию и анкерам. Проектировщику нужны эти документы, сведения о грунтах и конструкции пола. Обычная стяжка не должна автоматически считаться несущим основанием для оборудования.

До устройства пола согласуют места анкеров, швов, каналов и инженерных труб. Тёплый пол или скрытая коммуникация в зоне будущего сверления создают отдельную проблему. Полезно сохранить исполнительную схему с фактическим положением сетей, а не только первоначальный эскиз.

Для существующего гаража проверяют состояние основания и подтверждают его пригодность. Отсутствие видимых трещин не доказывает необходимую толщину, армирование или прочность. Если данных нет, вопрос решают обследованием и проектным решением, а не более длинными анкерами.

Где разместить управление, свет и питание

Обозначьте место управления, подходы и положение тележки с инструментом. Нельзя оставлять единственный путь к выходу через зону движущихся частей. Снятые детали также требуют места: после начала ремонта они не должны занимать проход вокруг стоек.

Параметры электропитания, подключения и защит определяют по оборудованию. Кабели и шланги прокладывают так, чтобы они не попадали под колёса и механизмы. Освещение нужно для работы под автомобилем, а не только для парковки.

Если предполагаются процессы, создающие пыль, пары или выхлоп, их рассматривают отдельно. Наличие подъёмника не превращает гараж в универсальное помещение для любых ремонтных операций. Состав допустимых работ должен соответствовать оснащению и принятой организации безопасности.

Ещё до монтажа определите, кто выполнит проверку установленного оборудования и ознакомит пользователя с управлением. Сохраните руководство рядом с рабочим местом и обозначьте предусмотренный изготовителем порядок контроля перед использованием. До использования нужно изучить управление и предусмотренные изготовителем проверки безопасности.

Что включить в задание на гараж с подъёмником

1. Запишите операции и перечень автомобилей.
2. Выберите модель подъёмника и получите полное руководство по монтажу.
3. Передайте требования к основанию и нагрузкам проектировщику.
4. Совместите оборудование, автомобиль, ворота и потолочные системы на плане и разрезе.
5. Проверьте подходы, место управления и хранение снятых деталей.
6. Согласуйте подключение, ввод в работу и последующее обслуживание по документации.

Пример ошибки — сначала разместить подъёмник по центру помещения, а затем обнаружить, что дверь машины упирается в стойку или лапа не занимает нужное положение. Проверка по рабочей схеме устраняет такую проблему раньше строительства. Готовность гаража определяется возможностью безопасно выполнять выбранные операции, а не самим фактом установки механизма.
