Проектирование участков и цехов: этапы и пример планировки

Проектирование участков и цехов начинают с последовательности операций: от поступления сырья до выдачи готовой продукции. Под этот поток размещают оборудование, промежуточные запасы и проходы, затем увязывают их с конструкциями и инженерными системами здания. Ниже — порядок подготовки задания и условный пример участков резки, сверления и сборки.

Как описать технологический процесс для проекта

Запишите путь изделия от входного сырья до готовой продукции. Для каждой операции укажите оборудование, исполнителя, промежуточный запас и способ передачи на следующий участок. Даже простая схема стрелками показывает возвратные движения и места, где материал пересекается с готовыми изделиями.

Разделите постоянный поток и редкие события. Например, заготовки подаются ежедневно, а крупный станок заменяют раз в несколько лет. Редкая операция всё равно должна быть возможна: через проём, подходящий по габариту, с предусмотренным местом для перемещения. Иначе обслуживание потребует разборки готового здания.

Какие сведения нужны о каждом станке

В ведомость включают модель, рабочие размеры, массу, точки опирания, требования к основанию и подключениям. Отдельно отмечают движущиеся части, выдвижные столы и места для смены инструмента. Габарит из каталога может относиться к транспортному положению, поэтому требуется эксплуатационная документация.

Не заменяйте данные конкретной модели характеристиками похожего оборудования. Два станка одного назначения могут отличаться по расположению шкафов, выходу материала и условиям монтажа.

Какие производственные и вспомогательные зоны выделить

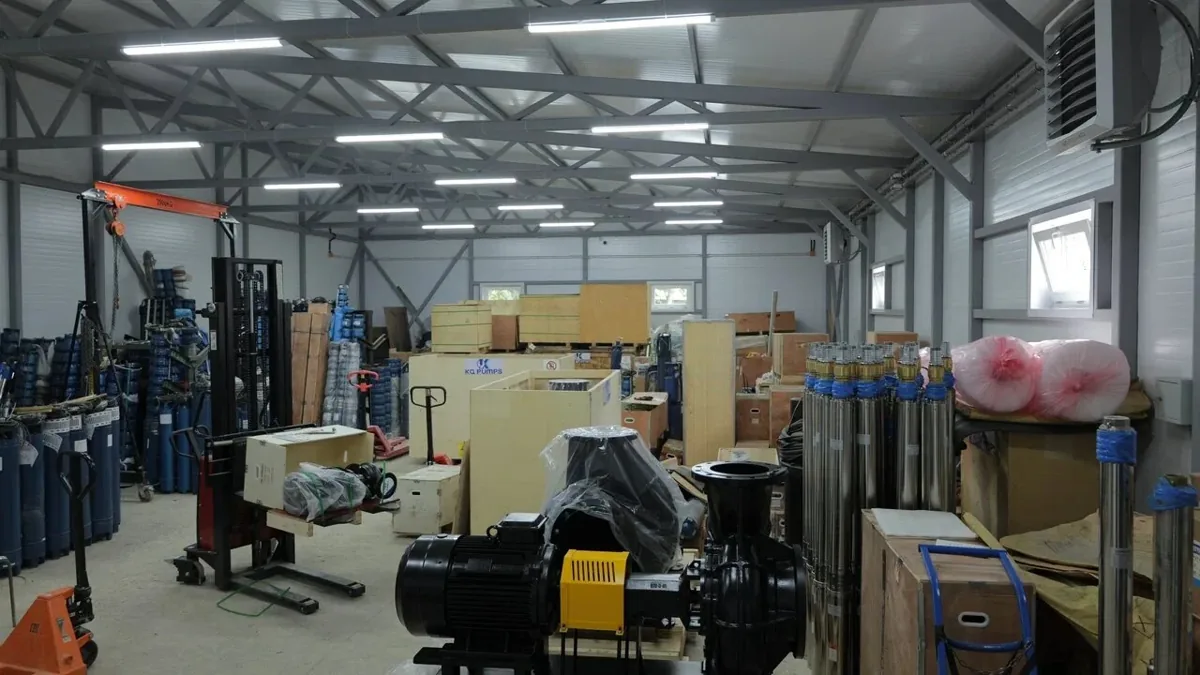

Помимо рабочих мест потребуются участки хранения сырья, промежуточного накопления, контроля и готовой продукции. Добавьте инструментальную, место уборочного инвентаря и бытовые помещения для персонала. Их отсутствие не уменьшает реальную потребность: предметы просто начинают занимать проходы.

Шумные, пыльные, влажные и иные специфические операции оценивают отдельно. Не любую проблему можно решить перегородкой после запуска. Важны инженерные системы, отделка, обслуживание и влияние процесса на соседние помещения. Задание должно прямо описывать выделения и особенности технологии.

Как развести маршруты людей, сырья и готовых изделий

Нанесите на план маршруты сотрудников, тележек, погрузчика и удаления отходов. Посмотрите, где одновременно оказываются несколько потоков. Особенно внимательно проверьте места у дверей, поворотов и складирования длинных деталей.

Доступ к выходам и средствам безопасности не включают в место временного накопления. Слова «поставим только на полчаса» обычно означают, что в технологии не выделена реальная зона ожидания.

Условный пример: участки резки, сверления и сборки

Предположим, заготовку принимают, режут, сверлят и передают на сборку. После проверки готовое изделие отправляют в зону выдачи. Это учебная схема потока, а не проект действующего цеха ProfPan.

1. У приёмки выделяют место для входного материала, откуда его передают на резку.
2. Участок сверления размещают по ходу дальнейшего движения заготовки. Между операциями обозначают место ожидания, чтобы материал не занимал проход.
3. После сверления заготовка поступает на сборку, затем на проверку и в зону готовых изделий.
4. Маршрут удаления обрезков и доступ для ремонта наносят отдельно и проверяют вместе с основным потоком.

Если поставить сборку между приёмкой и резкой, входное сырьё будет пересекать зону готовых изделий. Перестановка участков по ходу обработки устраняет этот конфликт на схеме. Затем проверяют, подходит ли такое расположение для фактических станков, их подключений и зон обслуживания. Расстояния и разделение операций определяют по оборудованию и технологии: из этой схемы их вывести нельзя.

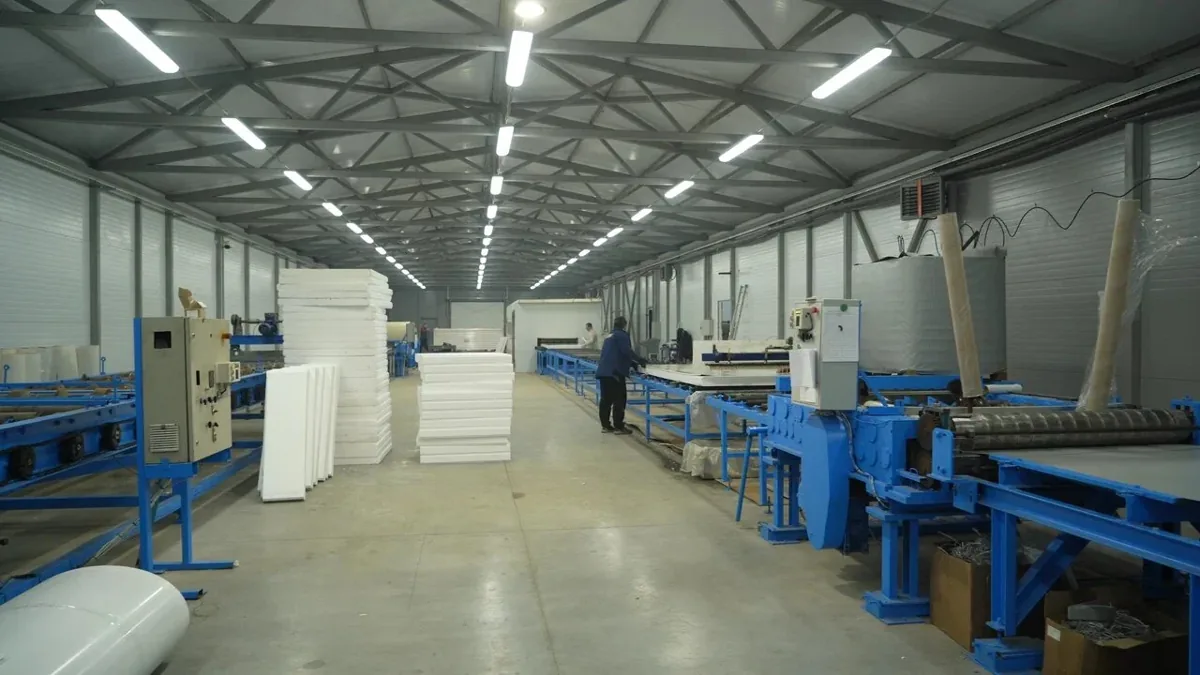

Увяжите оборудование с конструкциями здания

Высоту цеха проверяют с учётом открытых кожухов, обслуживаемых узлов и подъёмных средств. Колонны и связи не должны оказаться внутри рабочих зон. Если предусмотрены подвесы, их нагрузку и крепления включают в исходные данные на каркас.

Трассы инженерных систем проектируют вместе с расстановкой. Воздуховод может пересечь рабочую зону, а кабельный лоток — закрыть доступ к соединению. Удобно вести единую схему, где видны оборудование, строительные конструкции и основные коммуникации.

СП 56.13330.2021 относится к производственным зданиям и мастерским в пределах своей области применения. Конкретный набор требований определяется процессом, поэтому нейтральное название «цех» нельзя использовать вместо описания технологии.

Что включить в задание на проектирование цеха

1. Составьте схему операций и перечень выпускаемой продукции.
2. Соберите паспорта и монтажные требования оборудования.
3. Определите число работников и сменность.
4. Нарисуйте рабочие, складские и обслуживающие зоны.
5. Проверьте перемещение самого крупного изделия и оборудования.
6. Укажите инженерные ресурсы и особенности выделений.
7. Зафиксируйте возможные изменения производства и допустимый резерв.

Если часть оборудования пока не выбрана, обозначьте диапазон и срок уточнения. Не выдавайте приблизительное решение за окончательное. Проектировщику важно понимать, какие данные устойчивы, а какие могут изменить конструкцию или инженерную систему.

Где оставить место для ремонта и замены оборудования

Работающий цех нужно оценивать и в нештатном бытовом сценарии: один станок обслуживают, а соседние продолжают выпуск. Подумайте, где разместят снятый узел, как подойдёт ремонтный персонал и не окажется ли перекрыт общий проход. При постоянной нехватке места ремонт начинает мешать всей цепочке.

Для крупного оборудования проверьте возможность безопасного перемещения сменных деталей. Номинальная ширина двери не показывает, получится ли занести их с применяемой оснасткой. Уточняйте транспортное и монтажное положение в документации производителя.

Результаты проверки включите в задание: требуемые зоны обслуживания, допустимые временные ограждения и маршруты перемещения. Они должны сохраняться после расстановки шкафов, тары и вспомогательных столов. Именно эти небольшие дополнения часто постепенно занимают свободное пространство рабочего проекта.

Перед утверждением схемы обсудите её с теми, кто будет выполнять операции. Оператор заметит неудобную подачу заготовки, наладчик — недоступный узел, сотрудник склада — трудный маршрут тары. Сведите замечания в один документ и проверяйте их совместно: локальное улучшение одного рабочего места не должно создавать препятствие соседнему.

Как оценить проект до строительства

Проведите мысленный рабочий день: поступила партия, оборудование занято, сотрудник переносит инструмент, другой устраняет неисправность. Проверьте, не блокирует ли одна операция остальные. Затем повторите просмотр для уборки, обслуживания и аварийной остановки.

Итог проверки — перечень конкретных замечаний к схеме, а не общее впечатление. Укажите место, операцию и причину неудобства. После исправления сверяйте связанные разделы: перенос станка меняет не только план, но и подключения, освещение, а иногда основание.

Источники и документация

• Росстандарт: СП 56.13330.2021 «Производственные здания»

  Область применения свода правил: производственные и складские здания; специальные виды хранения имеют исключения.

• Росстандарт: ГОСТ Р 21.101-2026

  Общие требования к проектной и рабочей документации; введён с 1 апреля 2026 года взамен ГОСТ Р 21.101-2020.
