Каркасный гараж с навесом под одной крышей: опоры и узлы

Закрытую часть и открытый навес связывают проектными узлами, а воду отводят со всех скатов с учётом входов и проездов. При пристройке к готовому гаражу сначала проверяют существующие несущие элементы и место примыкания.

Единый каркас или пристройка к готовому гаражу

Есть два разных варианта: единая конструкция, запроектированная сразу, и навес, пристроенный к готовому гаражу. На фотографии они могут быть похожи. Во втором случае необходимо проверить, способны ли существующие конструкции воспринимать новые воздействия и как будет устроено примыкание.

Обшивка каркасного гаража, в том числе из сэндвич-панелей, не является автоматически опорой для пристройки. Нагрузку передают через предусмотренные несущие элементы. Крепление к облицовке без понимания работы каркаса может повредить стену и не обеспечить требуемой устойчивости.

Отдельно обсуждают возможные перемещения частей здания. Если основания или конструктивные схемы отличаются, жёсткое соединение «для надёжности» не всегда правильно. Узел выбирают по проекту, а владелец может заранее сформулировать главное требование: примыкание должно оставаться защищённым от воды и доступным для осмотра.

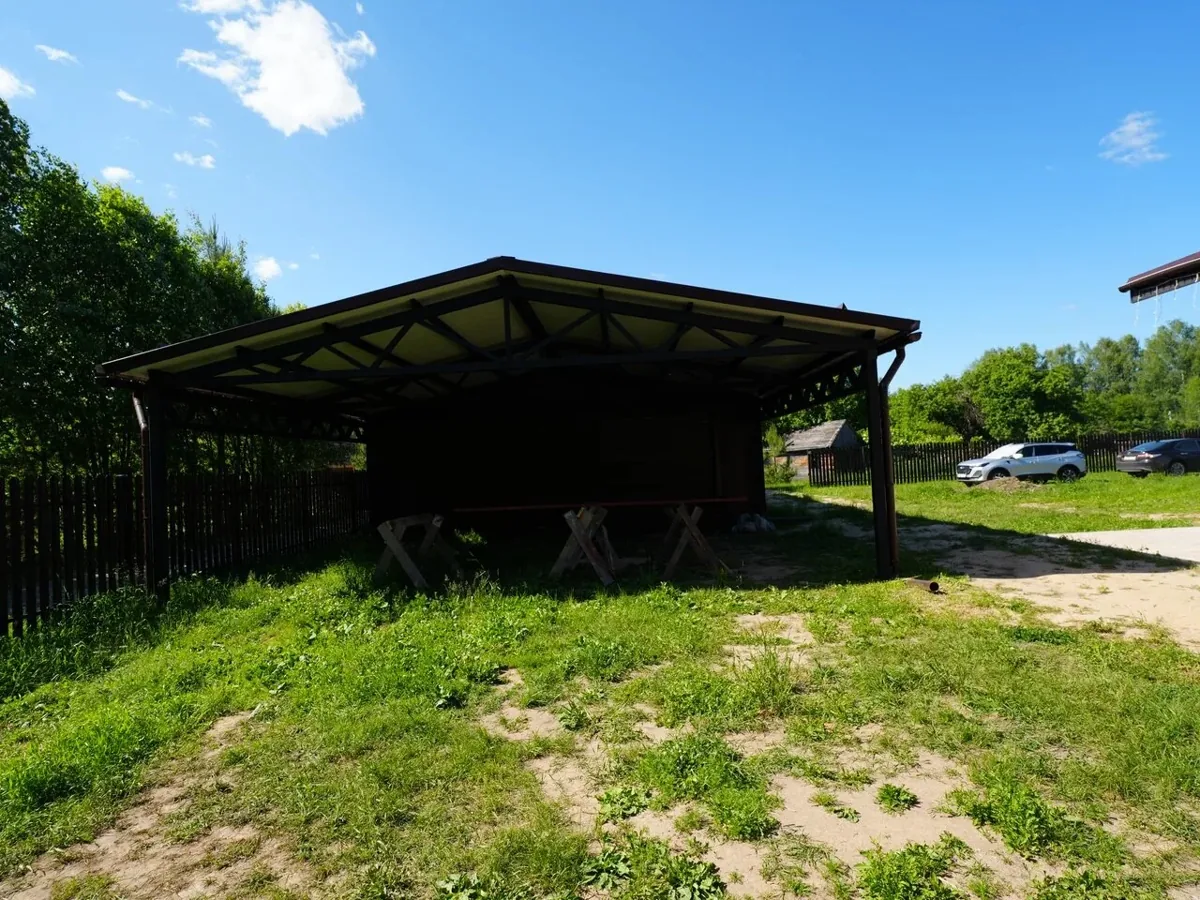

Как расположить стойки возле автомобиля

Навес держится на опорах, которые занимают место возле машины. На плане рисуют не только оси стоек, но и их фактический контур, основания и элементы защиты, если они предусмотрены. Именно эти размеры определяют свободный проход.

Поставьте автомобиль в обычное положение и откройте двери. Стойка возле водительского места создаёт неудобство даже при большой общей ширине навеса. Перемещать её после изготовления конструкции нельзя без согласования, поэтому конфликт лучше увидеть на эскизе.

Куда отвести воду с общей кровли

Начните со стрелок на каждом скате. Затем добавьте желоба, воронки и трубы. Техническое описание водосточной системы ТЕХНОНИКОЛЬ показывает их разные функции: сбор воды по краю кровли, переход к вертикальному участку и дальнейший отвод. Для конкретного здания размеры системы подбирают отдельно.

Важен не только сбор с крыши, но и конец маршрута. Вода не должна бесконтрольно разливаться там, где человек выходит из автомобиля или идёт к двери. Место отвода связывают с рельефом участка и принятой системой поверхностного водоотведения.

Во внутреннем углу сложной кровли могут сходиться потоки с нескольких плоскостей. Такой узел нельзя оценить только по виду фасада. Попросите показать его на плане кровли и объяснить, как его будут чистить от листьев и осматривать после непогоды.

Как учесть снег и доступ к кровле

Навес рядом с более высокой частью здания требует оценки снеговых воздействий по проекту. Самостоятельное правило «чем больше уклон, тем лучше» не решает вопрос: сход снега тоже может создавать опасность для людей, машины и водостоков.

На схеме обозначьте места, где люди стоят дольше всего: перед воротами, у дверей автомобиля, возле входа в гараж. Проектное решение должно учитывать эти зоны. При необходимости снегозадержание выбирают вместе с кровельной системой, а не добавляют произвольные элементы к готовому покрытию.

Для обслуживания нужен безопасный доступ к осматриваемым участкам. Не планируйте регулярную чистку так, будто владелец сможет свободно ходить по любой кровле. Способ работ определяют с учётом конструкции и инструкций; иногда достаточно доступа с подходящего оборудования, иногда требуется другое решение.

Где провести границу тёплого помещения

Если гараж отапливается, его ограждающие конструкции должны образовывать непрерывную оболочку. Открытый навес остаётся наружной частью, даже если кровельное покрытие визуально продолжается над ним. Узел перехода требует внимания к герметичности, утеплению и защите материалов от влаги.

Внутреннюю вентиляцию гаража нельзя заменять открытостью навеса. Воздух должен поступать и удаляться из закрытого помещения по предусмотренной схеме. Навес влияет на наружные условия возле отверстий, поэтому расположение решёток также согласуют.

Пример: вытяжное отверстие выводят в низкую закрытую боковыми экранами часть навеса. Внешне оно находится снаружи, но условия удаления воздуха могут отличаться от полностью открытого фасада. Такие детали полезно показывать на разрезе, а не оставлять монтажнику на месте.

Что проверить в опорах и примыкании

1. Уточните, единая это конструкция или пристройка к готовому зданию.
2. Совместите расположение опор с автомобилем и открытыми дверями.
3. Проверьте узел примыкания и границу отапливаемой части.
4. Проследите путь воды от каждого ската до места отвода.
5. Согласуйте снеговые воздействия и защиту зон прохода.
6. Определите доступ для осмотра, очистки и ремонта.

Перед утверждением общей кровли на чертежах должны быть определены опоры, примыкание, водоотвод и доступ для обслуживания. Для пристройки эти решения согласуют с возможностями существующего каркаса.

Источники и документация

• ТЕХНОНИКОЛЬ: элементы водосточной системы скатных крыш

  Желоба, воронки и трубы последовательно собирают и отводят воду с кровли.
